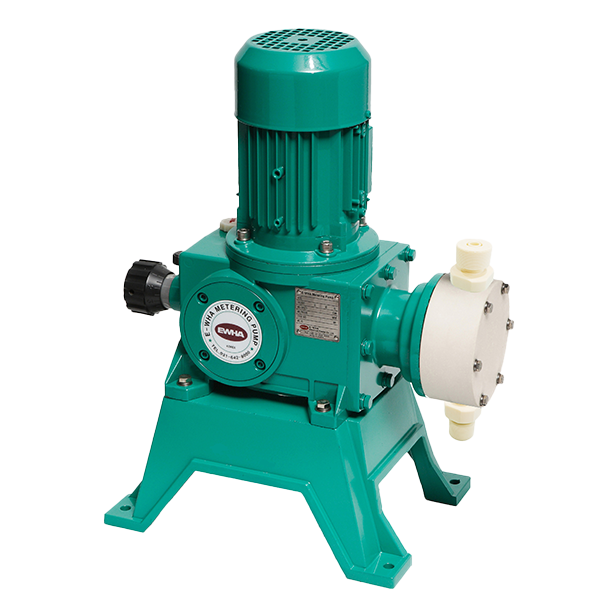

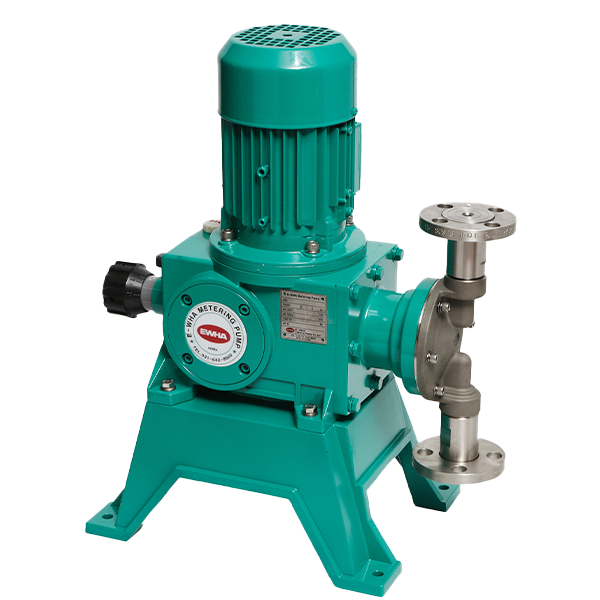

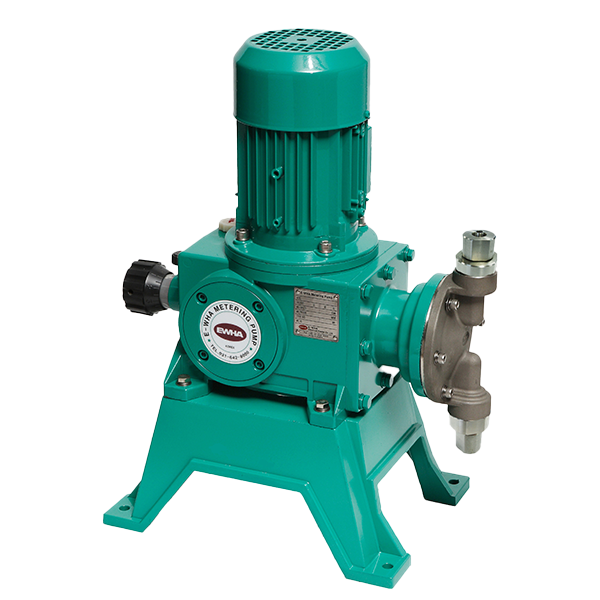

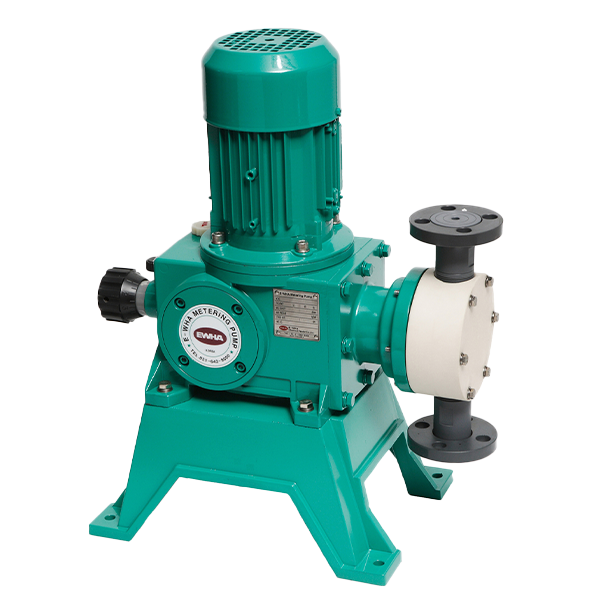

GM 시리즈
일반 맥동형 SIMPLEX TYPE로 약품 이송 시 맥동 발생이 중요하지 않은 공정에서 사용시 무맥동형 대비 저렴하게 사용 할 수 있으며 필요시 맥동 방지를 위해 별도 판매되는 외장형 에어챔버를 추가로 설치하여 사용 할 수 있습니다.
모델명에 대한 설명
GM
1000
P
C
H
- GM : Simplex, 일반형, 25~14,000cc/min.
- 공칭토출량 : 1000=1,000cc/min.
- 접액부 재질 : P = PP, K = PVdF, T = PTFE, S4 = SUS304, S6 = SUS316, SL = SUS316L
- 체크볼 재질 : C = 세라믹, S = 스테인레스 스틸
- 배관연결구조 : F = 플랜지(KS 또는 ANSI), H = 호스
GM series √ 60Hz
| 모 델 | GM25 | GM50 | GM100 | GM300 | GM500 | GM1000 | GM2000 | |
|---|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 25 | 50 | 150 | 360 | 520 | 1,200 | 2,200 |
| 최대토출압력 | kgf/㎠ | 10 | 10 | 10 | 7 | 5 | 5 | 25 |
| 스트로크수 | spm | 57 | 111 | |||||
| 접속구경 | 호 스 | 내경 Φ6 | 내경 Φ10 | |||||
| 플랜지 | KS 10K 15A | |||||||
| 표준적용모터 | 3상 AC 220V, 380V, 440V, 0.4kW/BLDC MOTOR 단상220V~TKATKD220V~480V 0.4kW | |||||||
| 특성곡선 | P_CURVE_GM25 | P_CURVE_GM50 | P_CURVE_GM100 | P_CURVE_GM300 | P_CURVE_GM500 | P_CURVE_GM1000 | P_CURVE_GM2000 | |
| 외형치수 | DIM_GM25 | DIM_GM50 | DIM_GM100 | DIM_GM300 | DIM_GM500 | DIM_GM1000 | DIM_GM2000 | |
| 접액부 구조 | C&M_GM25~8000 | |||||||
| 카탈로그 | CAT_GM series_kr | |||||||
| 사용 설명서 | MANUAL_GM series_kr | |||||||
| 모 델 | GM3000 | GM4000 | GM5000 | GM6000 | GM8000 | GM10L | GM14L | |
|---|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 3,300 | 4,300 | 5,000 | 6,000 | 8,000 | 10,800 | 14,000 |
| 최대토출압력 | kgf/㎠ | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 스트로크수 | spm | 111 | ||||||
| 접속구경 | 호 스 | 내경 Φ10 | 내경 Φ16 | 내경 Φ19 | ||||
| 플랜지 | KS 10K 20A | KS 10K 25 | ||||||
| 표준적용모터 | 3상 AC 220V, 380V, 440V, 0.4kW/BLDC MOTOR 단상220V~삼상220V~480V 0.4kW | 0.75kW/BLDC 0.75kW | ||||||
| 특성곡선 | P_CURVE_GM3000 | P_CURVE_GM4000 | P_CURVE_GM5000 | P_CURVE_GM6000 | P_CURVE_GM8000 | P_CURVE_GM10L | P_CURVE_GM14L | |
| 외형치수 | DIM_GM3000 | DIM_GM4000 | DIM_GM5000 | DIM_GM6000 | DIM_GM8000 | DIM_GM10L | DIM_GM14L | |
| 접액부 구조 | C&M_GM25~8000 | C&M_GM10L~14L | ||||||
| 카탈로그 | CAT_GM series_kr | |||||||
| 사용 설명서 | MANUAL_GM series_kr | |||||||
GM series √ 50Hz
| 모 델 | GM25 | GM50 | GM100 | GM300 | GM500 | GM1000 | GM2000 | |
|---|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 20 | 40 | 125 | 300 | 430 | 1,000 | 1,800 |
| 최대토출압력 | kgf/㎠ | 10 | 10 | 10 | 5 | 5 | 5 | 5 |
| 스트로크수 | spm | 48 | 92 | |||||
| 접속구경 | 호 스 | 내경 Φ6 | 내경 Φ10 | |||||
| 플랜지 | KS 10K 15A | |||||||
| 표준적용모터 | 3상 AC 220V, 380V, 440V, 0.4kW/BLDC MOTOR 단상 220V~삼상220V~480V 0.4kW | |||||||
| 특성곡선 | P_CURVE_GM25 | P_CURVE_GM50 | P_CURVE_GM100 | P_CURVE_GM300 | P_CURVE_GM500 | P_CURVE_GM1000 | P_CURVE_GM2000 | |
| 외형치수 | DIM_GM25 | DIM_GM50 | DIM_GM100 | DIM_GM300 | DIM_GM500 | DIM_GM1000 | DIM_GM2000 | |
| 접액부 구조 | C&M_GM25~8000 | |||||||
| 카탈로그 | CAT_GM series_kr | |||||||
| 사용 설명서 | MANUAL_GM series_kr | |||||||
| 모 델 | GM3000 | GM4000 | GM5000 | GM6000 | GM8000 | GM10L | GM14L | |
|---|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 2,750 | 3,580 | 3,580 | 4,160 | 6,660 | 9,000 | 11,660 |
| 최대토출압력 | kgf/㎠ | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 스트로크수 | spm | 92 | ||||||
| 접속구경 | 호 스 | 내경 Φ10 | 내경 Φ16 | 내경 Φ19 | ||||
| 플랜지 | KS 10K 20A | KS 10K 25A | ||||||
| 표준적용모터 | 3상 AC 220V, 380V, 440V, 0.4kW/BLDC MOTOR 단상220V~삼상220V~480V 0.4kW | 0.75kW/BLDC 0.75kW | ||||||
| 특성곡선 | P_CURVE_GM3000 | P_CURVE_GM4000 | P_CURVE_GM5000 | P_CURVE_GM6000 | P_CURVE_GM8000 | P_CURVE_GM10L | P_CURVE_GM14L | |
| 외형치수 | DIM_GM3000 | DIM_GM4000 | DIM_GM5000 | DIM_GM6000 | DIM_GM8000 | DIM_GM10L | GM14L | |
| 접액부 구조 | C&M_GM25~8000 | C&M_GM10L~14L | ||||||
| 카탈로그 | CAT_GM series_kr | |||||||
| 사용 설명서 | MANUAL_GM series_kr | |||||||
- 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
- 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
- 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
- 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
- 자흡 높이는 2m 이내 입니다.
- 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
- 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
- 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
