이화정량펌프

GE 시리즈

기존의 맥동 방지형 정량펌프의 설치 비용 부담을 경감시키고, 약품 주입 시 맥동이 발생 되어도 사용상 지장을 초래하지 않는 경우에 선택하여 사용할 수 있도록 개발된 제품으로서 맥동 방지를 위해 필요 시 별도 판매되는 외장형 에어챔버를 추가로 설치하여 사용할 수 있습니다.

GE 1000 P C H

GE : Simplex, 일반형, 25~2000cc/min.
공칭토출량 : 1000=1,000cc/min.
접액부 재질 : P =PP, K = PVdF, T = PTFE, S4 =SUS304, S6=SUS316, SL = SUS316L
체크볼 재질 : C =세라믹, S = 스테인레스 스틸

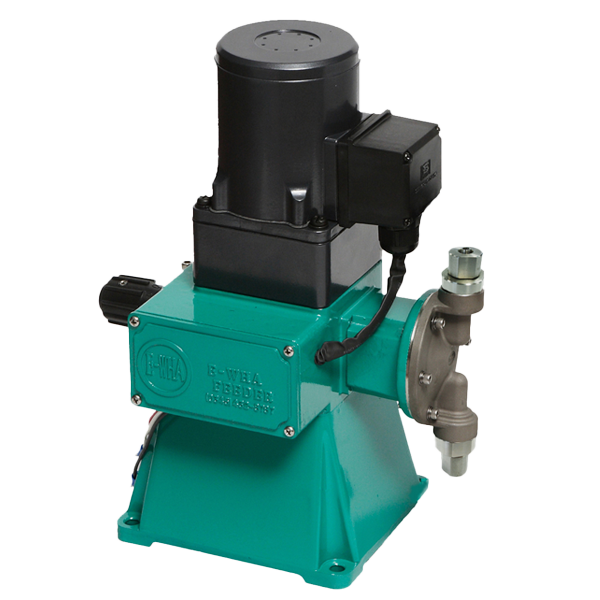

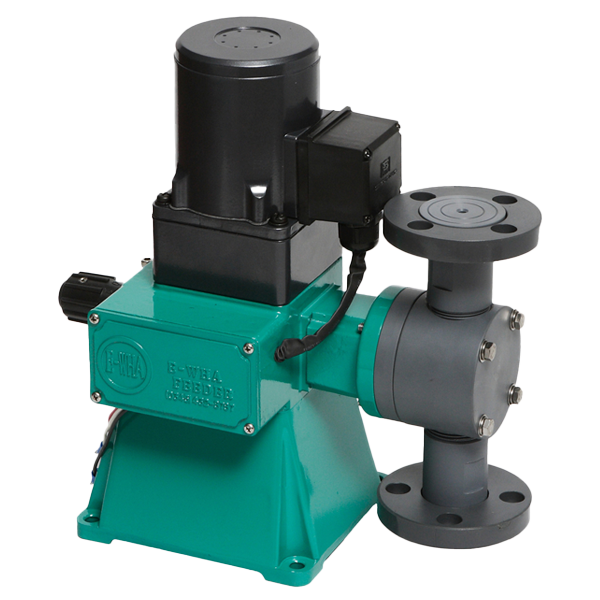

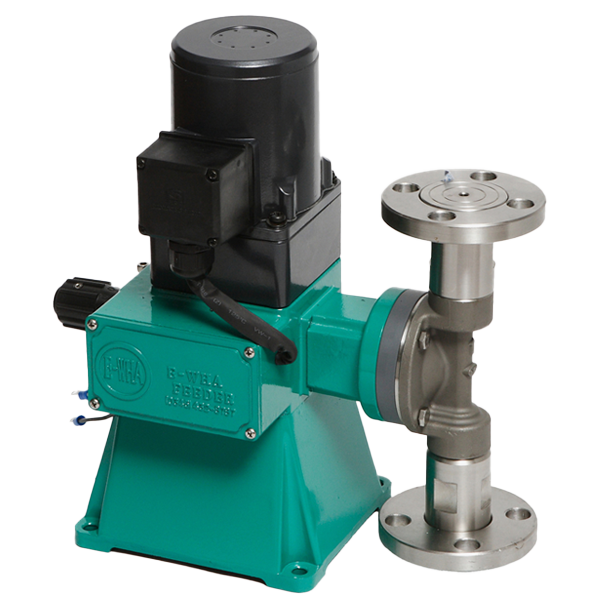

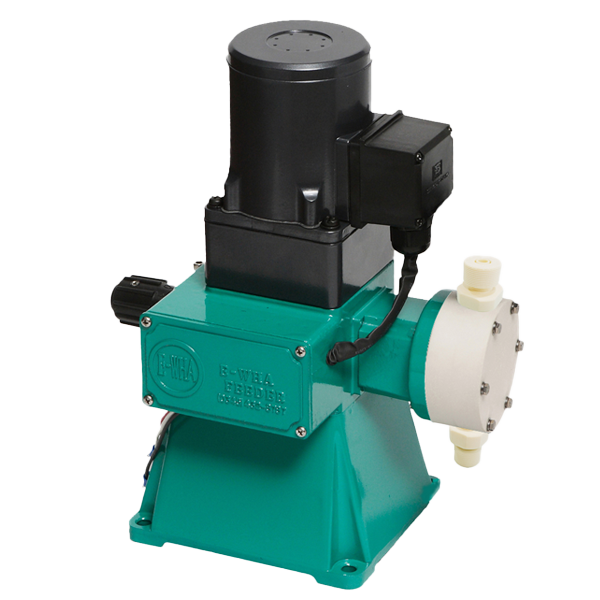

배관연결구조 : F = 플랜지(KS 또는 ANSI), H = 호스

GE series √ 60Hz

모 델		GE25	GE50	GE100	GE300	GE500	GE1000	GE2000
최대토출량	cc/min.	25	50	150	360	600	1,200	2,200
최대토출압력	kgf/㎠	10	10	10	5	5	5	5
스트로크수	spm	48	97
접속구경	호 스	Φ6					Φ10
접속구경	플랜지	KS 10K 15A
표준적용모터		3상 AC 220V, 380V, 440V
표준적용모터		40W B종
특성곡선		P_CURVE_GE25	P_CURVE_GE50	P_CURVE_GE100	P_CURVE_GE300	P_CURVE_GE500	P_CURVE_GE1000	P_CURVE_GE2000
외형치수		DIM_GE25	DIM_GE50	DIM_GE100	DIM_GE300	DIM_GE500	DIM_GE1000	DIM_GE2000
접액부 구조		C&M_GE25~2000
카탈로그		CAT_GE series_kr
사용 설명서		MANUAL_GE series_kr

GE series √ 50Hz

모 델		GE25	GE50	GE100	GE300	GE500	GE1000	GE2000
최대토출량	cc/min.	20	40	125	300	500	1,000	1,800
최대토출압력	kgf/㎠	10	10	10	5	5	5	5
스트로크수	spm	40	80
접속구경	호 스	Φ6					Φ10
접속구경	플랜지	KS 10K 15A
표준적용모터		3상 AC 220V, 380V, 440V
표준적용모터		40W B종
특성곡선		P_CURVE_GE25	P_CURVE_GE50	P_CURVE_GE100	P_CURVE_GE300	P_CURVE_GE500	P_CURVE_GE1000	P_CURVE_GE2000
외형치수		DIM_GE25	DIM_GE50	DIM_GE100	DIM_GE300	DIM_GE500	DIM_GE1000	DIM_GE2000
접액부 구조		C&M_GE25~2000
카탈로그		CAT_GE series_kr
사용 설명서		MANUAL_GE series_kr

상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
자흡 높이는 2m 이내 입니다.
모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
