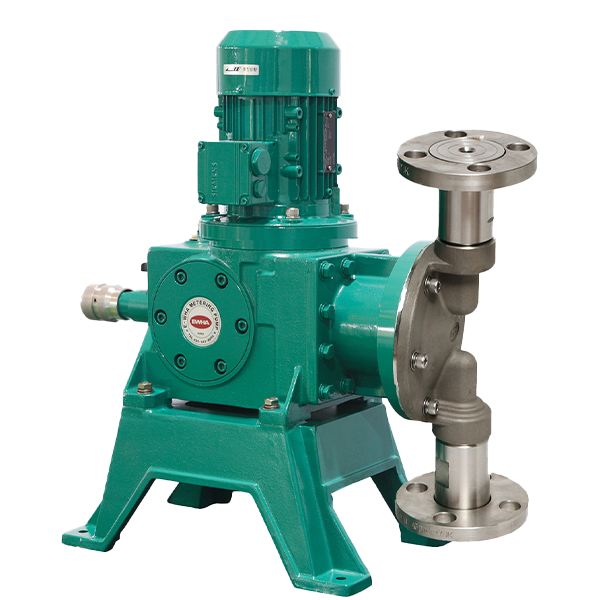

GL 시리즈

일반 맥동형 SIMPLEX TYPE 의 대용량 정량펌프로서 약품 이송 시 맥동 발생이 중요하지 않은 공정에서 사용시 무맥동형 대비 저렴하게 사용 할 수 있으며 필요시 맥동 방지를 위해 별도 판매 되는 외장형 에어챔버를 추가로 설치하여 사용 할 수 있습니다.

모델명에 대한 설명
GL 10L P C F
  • GL : Simplex, 일반형, 10,000~50,000cc/min.
  • 공칭토출량 : 10L=10 ×1,000=10,000cc/min.
  • 접액부 재질 : P =PP, K = PVdF, T = PTFE, S4 =SUS304, S6=SUS316, SL = SUS316L
  • 체크볼 재질 : C = 세라믹, S = 스테인레스 스틸
  • 배관연결구조 : F = 플랜지(KS 또는 ANSI), H = 호스 (※ GL 시리즈는 호스타입 연결구조를 추천하지 않습니다.)
GL series √ 60Hz
모 델 GL10L GL20L GL30L GL40L GL50L
최대토출량 cc/min. 11,100 21,500 31,500 41,000 52,000
최대토출압력 kgf/㎠ 5 5 5 3 3
스트로크수 spm 111
접속구경 플랜지 KS 10K 40A KS 10K 50A
표준적용모터 0.75kW/BLDC 0.75kW 3상 AC 220V, 380V, 440V, 1. 5kW/BLDC MOTOR 단상220V~삼상220V~480V 1.5kW
특성곡선 P_CURVE_GL10L P_CURVE_GL20L P_CURVE_GL30L P_CURVE_GL40L P_CURVE_GL50L
외형치수 DIM_GL10L DIM_GL20L DIM_GL30L DIM_GL40L DIM_GL50L
접액부 구조 C&M_GL10L~50L
카탈로그 CAT_GL series_kr
사용 설명서 MANUAL_GM series_kr
GL series √ 50Hz
모 델 GL10L GL20L GL30L GL40L GL50L
최대토출량 cc/min. 9,250 17,900 26,250 34,160 43,330
최대토출압력 kgf/㎠ 5 5 5 3 3
스트로크수 spm 92
접속구경 플랜지 KS 10K 40A KS 10K 50A
표준적용모터 0.75kW/BLDC 0.75kW 3상 AC 220V, 380V, 440V, 1. 5kW/BLDC MOTOR 단상220V~삼상220V~480V 1.5kW
특성곡선 P_CURVE_GL10L P_CURVE_GL20L P_CURVE_GL30L P_CURVE_GL40L P_CURVE_GL50L
외형치수 DIM_GL10L DIM_GL20L DIM_GL30L DIM_GL40L DIM_GL50L
접액부 구조 C&M_GL10L~50L
카탈로그 CAT_GL series_kr
사용 설명서 MANUAL_GM series_kr
  • 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
  • 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
  • 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
  • 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
  • 자흡 높이는 2m 이내 입니다.
  • 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
  • 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
  • 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
