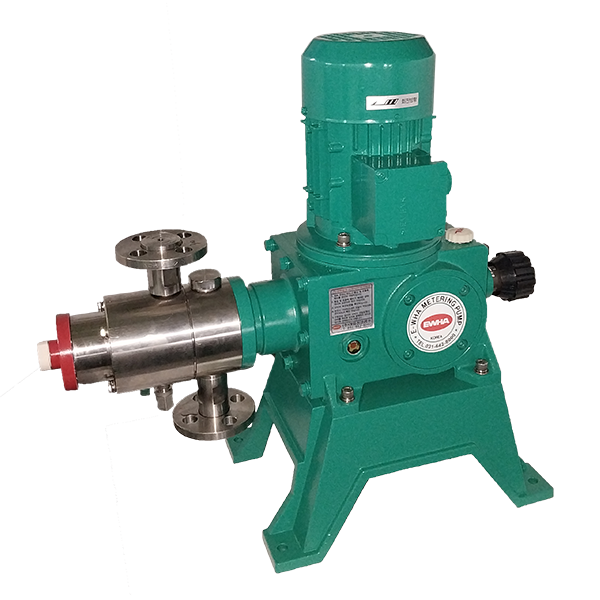

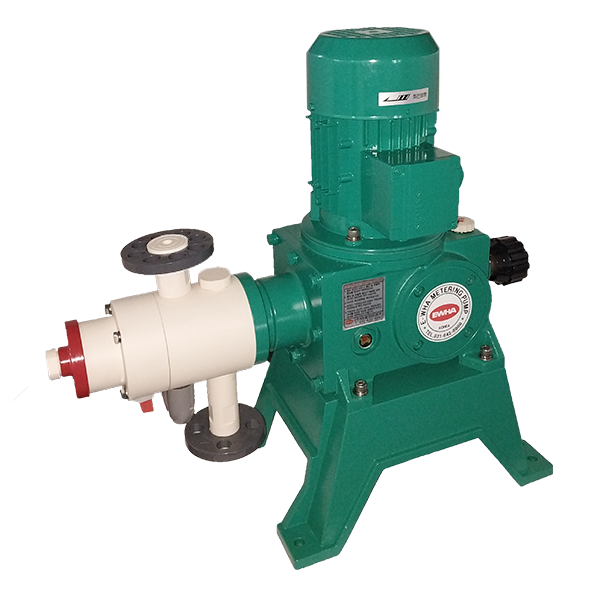

JMiRV 시리즈

JMiRV 다이아프램식 정량펌프는 세계 특허의 Simplex type 에어챔버 내장형 제품으로 맥동방지 기능이 있어 기존의 일반형 정량펌프에서 발생되는 맥동으로 인한 제반 문제점을 해결하기 위해 펌프를 연동 시키거나 에어 챔버 또는 어큐물레이터를 추가로 설치할 필요가 없으며, 소음과 진동이 없어 정숙한 운전으로 정밀도 높은 약품 주입을 할 수 있습니다. 또한, 릴리프 밸브가 내장되어 있어 토출폐쇄 운전으로 인한 과도한 압력 상승시 시스템보호를 위해 자동적으로 압력이 해소되는 제품으로 별도의 외장형 릴리프 밸브를 설치할 필요가 없으며 보다 안전한 환경에서 사용 할 수 있습니다.

모델명에 대한 설명
JMiRV 1000 P C H
  • JMiRV : Simplex, 안전강화 릴리프밸브내장, 에어챔버 무맥동형, 25~14,000cc/min.
  • 공칭토출량 : 1000=1,000cc/min.
  • 접액부 재질 : P = PP, K = PVdF, T = PTFE, S4 = SUS304, S6 = SUS316, SL = SUS316L
  • 체크볼 재질 : C = 세라믹, S = 스테인레스 스틸
  • 배관연결구조 : F = 플랜지(KS 또는 ANSI), H = 호스
JMiRV series √ 60Hz
모 델 JMiRV25 JMiRV50 JMiRV100 JMiRV300 JMiRV500 JMiRV1000 JMiRV2000
최대토출량 cc/min. 25 50 150 360 520 1,200 2,200
최대토출압력 kgf/㎠ 10 10 10 7 5 5 25
스트로크수 spm 57 111
접속구경 호 스 내경 Φ6 내경 Φ10
플랜지 KS 10K 15A
표준적용모터 3상 AC 220V, 380V, 440V, 0.4kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.4kW
특성곡선 P_CURVE_JMiRV25 P_CURVE_JMiRV50 P_CURVE_JMiRV100 P_CURVE_JMiRV300 P_CURVE_JMiRV500 P_CURVE_JMiRV1000 P_CURVE_JMiRV2000
외형치수 DIM_JMiRV25 DIM_JMiRV50 DIM_JMiRV100 DIM_JMiRV300 DIM_JMiRV500 DIM_JMiRV1000 DIM_JMiRV2000
접액부 구조 C&M_JMiRV25~8000
카탈로그 CAT_JMiRV series_kr
사용설명서 MANUAL_JMiRV series_kr
모 델 JMiRV3000 JMiRV4000 JMiRV5000 JMiRV6000 JMiRV8000 JMiRV10L JMiRV14L
최대토출량 cc/min. 3,300 4,300 5,000 6,000 8,000 10,800 14,000
최대토출압력 kgf/㎠ 5 5 5 5 5 5 5
스트로크수 spm 111
접속구경 호 스 내경 Φ10 내경 Φ16 내경 Φ19
플랜지 KS 10K 20A KS 10K 25
표준적용모터 3상 AC 220V, 380V, 440V, 0.4kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.4kW 0.75kW/BLDC 0.75kW
특성곡선 P_CURVE_JMiRV3000 P_CURVE_JMiRV4000 P_CURVE_JMiRV5000 P_CURVE_JMiRV6000 P_CURVE_JMiRV8000 P_CURVE_JMiRV10L P_CURVE_JMiRV14L
외형치수 DIM_JMiRV3000 DIM_JMiRV4000 DIM_JMiRV5000 DIM_JMiRV6000 DIM_JMiRV8000 DIM_JMiRV10L DIM_JMiRV14L
접액부 구조 C&M_JMiRV25~8000 C&M_JMiRV10L~14L
카탈로그 CAT_JMiRV series_kr
사용설명서 MANUAL_JMiRV series_kr
JMiRV series √ 50Hz
모 델 JMiRV25 JMiRV50 JMiRV100 JMiRV300 JMiRV500 JMiRV1000 JMiRV2000
최대토출량 cc/min. 20 40 125 300 430 1,000 1,800
최대토출압력 kgf/㎠ 10 10 10 5 5 5 5
스트로크수 spm 48 92
접속구경 호 스 내경 Φ6 내경 Φ10
플랜지 KS 10K 15A
표준적용모터 3상 AC 220V, 380V, 440V, 0.4kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.4kW
특성곡선 P_CURVE_JMiRV25 P_CURVE_JMiRV50 P_CURVE_JMiRV100 P_CURVE_JMiRV300 P_CURVE_JMiRV500 P_CURVE_JMiRV1000 P_CURVE_JMiRV2000
외형치수 DIM_JMiRV25 DIM_JMiRV50 DIM_JMiRV100 DIM_JMiRV300 DIM_JMiRV500 DIM_JMiRV1000 DIM_JMiRV2000
접액부 구조 C&M_JMiRV25~8000
카탈로그 CAT_JMiRV series_kr
사용설명서 MANUAL_JMiRV series_kr
모 델 JMiRV3000 JMiRV4000 JMiRV5000 JMiRV6000 JMiRV8000 JMiRV10L JMiRV14L
최대토출량 cc/min. 2,750 3,580 3,580 4,160 6,660 9,000 11,660
최대토출압력 kgf/㎠ 5 5 5 5 5 5 5
스트로크수 spm 92
접속구경 호 스 내경 Φ10 내경 Φ16 내경 Φ19
플랜지 KS 10K 20A KS 10K 25A
표준적용모터 3상 AC 220V, 380V, 440V, 0.4kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.4kW 0.75kW/BLDC 0.75kW
특성곡선 P_CURVE_JMiRV3000 P_CURVE_JMiRV4000 P_CURVE_JMiRV5000 P_CURVE_JMiRV6000 P_CURVE_JMiRV8000 P_CURVE_JMiRV10L P_CURVE_JMiRV14L
외형치수 DIM_JMiRV3000 DIM_JMiRV4000 DIM_JMiRV5000 DIM_JMiRV6000 DIM_JMiRV8000 DIM_JMiRV10L DIM_JMiRV14L
접액부 구조 C&M_JMiRV25~8000 C&M_JMiRV10L~14L
카탈로그 CAT_JMiRV series_kr
사용설명서 MANUAL_JMiRV series_kr
  • 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
  • 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
  • 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
  • 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
  • 자흡 높이는 2m 이내 입니다.
  • 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
  • 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
  • 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
